EN ISO 13849-1
La norma DIN EN ISO 13849-1, «Componentes de seguridad de los sistemas de control», es una de las normas más importantes en materia de seguridad funcional en ingeniería mecánica. Pertenece a las normas de tipo B1 según la norma DIN EN ISO 12100 y define los requisitos para los componentes de seguridad de los sistemas de control (SRP/CS – Safety Related Parts of Control Systems).
Objetivo y finalidad de la norma
La norma describe cómo deben diseñarse y evaluarse los componentes de control relacionados con la seguridad para alcanzar un nivel de seguridad definido.
Se centra en determinar el nivel de rendimiento (PLr) requerido para cada función de seguridad y en demostrar que este nivel se alcanza mediante medidas adecuadas.
Contenido de la norma DIN EN ISO 13849-1
La norma combina requisitos basados en la arquitectura con parámetros estadísticos y describe un proceso de evaluación estructurado:
- Determinación del nivel de rendimiento requerido (PLr)
- utilizando un gráfico de riesgo con los parámetros gravedad de la lesión (S), frecuencia de exposición al peligro (F) y posibilidad de evitar el peligro (P)
- Diseño del sistema y selección de componentes
- teniendo en cuenta las categorías de control, MTTFd (tiempo medio hasta el fallo peligroso), DCavg (cobertura diagnóstica media) y CCF (fallo por causa común)
- Validación de la función de seguridad
- mediante pruebas técnicas, ensayos y documentación
Edición actual y cambios
La edición revisada DIN EN ISO 13849-1:2023-12 está en vigor desde diciembre de 2023, sustituyendo a la edición anterior de 2016.
Los cambios clave incluyen:
- Terminología más clara y requisitos armonizados
- Ámbito de aplicación ampliado para las tecnologías de control modernas
- Referencias actualizadas a otras normas, p. ej., sobre seguridad funcional
- Integración de la validación (anteriormente Parte 2) en el cuerpo principal de la norma
- Nuevos requisitos para la Especificación de Requisitos de Seguridad (SRS), el software y la compatibilidad electromagnética (EMC)
Aplicación y validez
La norma está armonizada con la Directiva de Máquinas y, en el futuro, también con el Reglamento de Máquinas.
Su aplicación da lugar a la presunción de conformidad: el cumplimiento se considera prueba de que se han cumplido los requisitos esenciales de seguridad. La norma es referenciada por muchas normas de tipo C y es relevante para una amplia gama de tipos de máquinas.
Relevancia en la práctica
La norma DIN EN ISO 13849-1 debe aplicarse siempre que los sistemas de control de máquinas realicen funciones relacionadas con la seguridad, por ejemplo, parada de emergencia, bloqueo de resguardos, supervisión de puertas de protección, cortinas de luz o controladores de seguridad para robots.
Ayuda a los fabricantes a evaluar de forma sistemática e implementar de manera fiable las funciones de seguridad, desde el análisis de riesgos hasta la validación.
SISTEMA
Con esta herramienta, los usuarios pueden modelar la estructura de los componentes de control relacionados con la seguridad basándose en la arquitectura especificada, lo que permite el cálculo automático de los valores de fiabilidad en diferentes niveles de detalle, incluido el Nivel de Rendimiento (PL) alcanzado. El software SISTEMA está disponible en inglés y alemán.
SISTEMA también se puede descargar de forma gratuita aquí y distribuir a terceros.

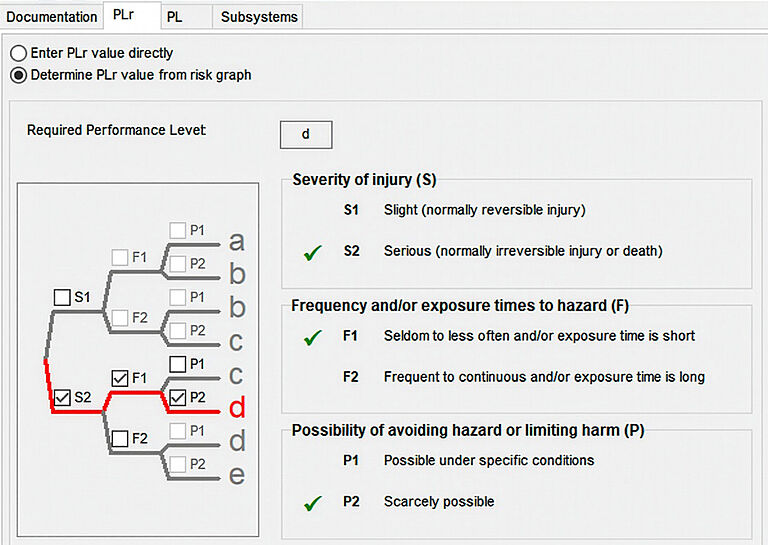

Los parámetros relevantes —como los parámetros de riesgo para determinar el nivel de rendimiento requerido (PLr), la categoría, las medidas contra fallos debidos a causas comunes (CCF) en sistemas multicanal, la fiabilidad media de los componentes (MTTFd) y la cobertura diagnóstica media (DCavg) de los componentes y bloques— se introducen paso a paso en las plantillas. Una vez introducidos los datos necesarios en SISTEMA, los resultados se calculan y se muestran de inmediato.
Una ventaja práctica para los usuarios es que cualquier cambio en un parámetro se refleja al instante en la pantalla, incluido su impacto en todo el sistema. El software se encarga de la laboriosa tarea de buscar valores en tablas y realizar cálculos (por ejemplo, calcular el MTTFd utilizando el «método del recuento de piezas», simetrizar el MTTFd para cada canal, estimar el DCavg, calcular el PFH y el PL, etc.). Esto permite a los usuarios variar los valores de los parámetros y evaluar el impacto de los cambios con un esfuerzo mínimo.
Los resultados finales se imprimen en un informe.
